Conas Monarcha Painéil Jack agus Paiste Iontaofa Keystone a Roghnú

Is féidir monarcha comhpháirteanna cáblaithe struchtúrtha iontaofa a dheimhniú ar thrí bhealach: táirgeann sé an teaghlach táirge iomlán sa teach, ó phlocóidí gan uirlisí agus seaic eochairchloch go painéil paiste agus plátaí aghaidh, tá deimhnithe aitheanta aige mar UL, CE, RoHS agus ISO9001, agus féadann sé taifid cháilíochta inrianaithe a thaispeáint do gach baisc táirgeachta. Seachnaíonn ceannaitheoirí a sheiceálann na trí phointe seo sula ndéanann siad ordú formhór na bhfadhbanna foinsithe a fheictear i soláthar cáblaí líonra, lena n-áirítear toisí neamh-chomhsheasmhacha calafoirt, plating teagmhála éagobhsaí agus códú datha mímheaitseála idir gabhálais.

Breiseán Gan Uirlis, Breiseán Gan Uirlis Sciath RJ45 agus Táirgeadh Cónascaire RJ45

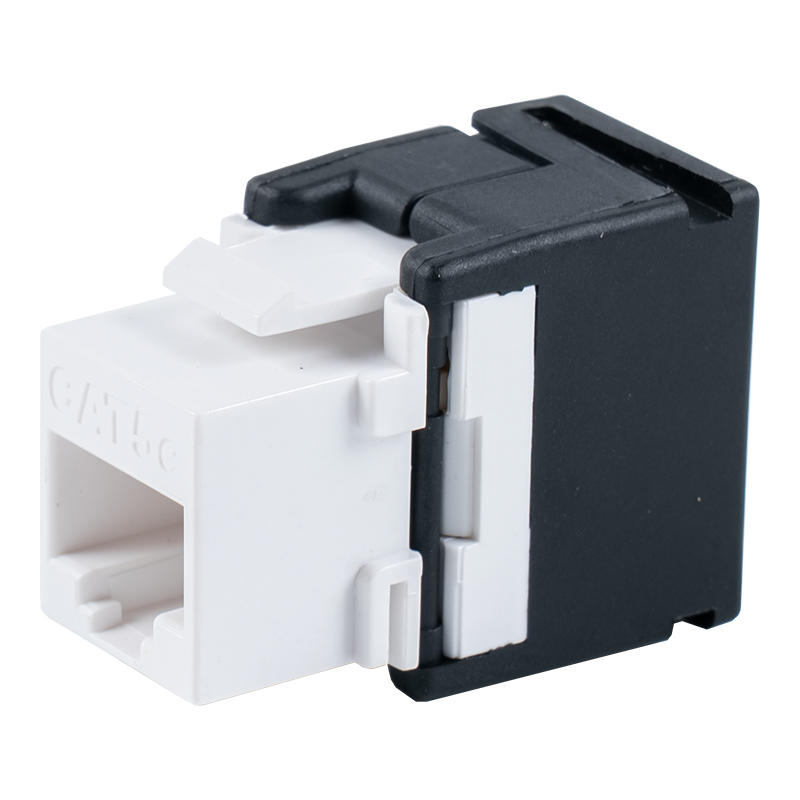

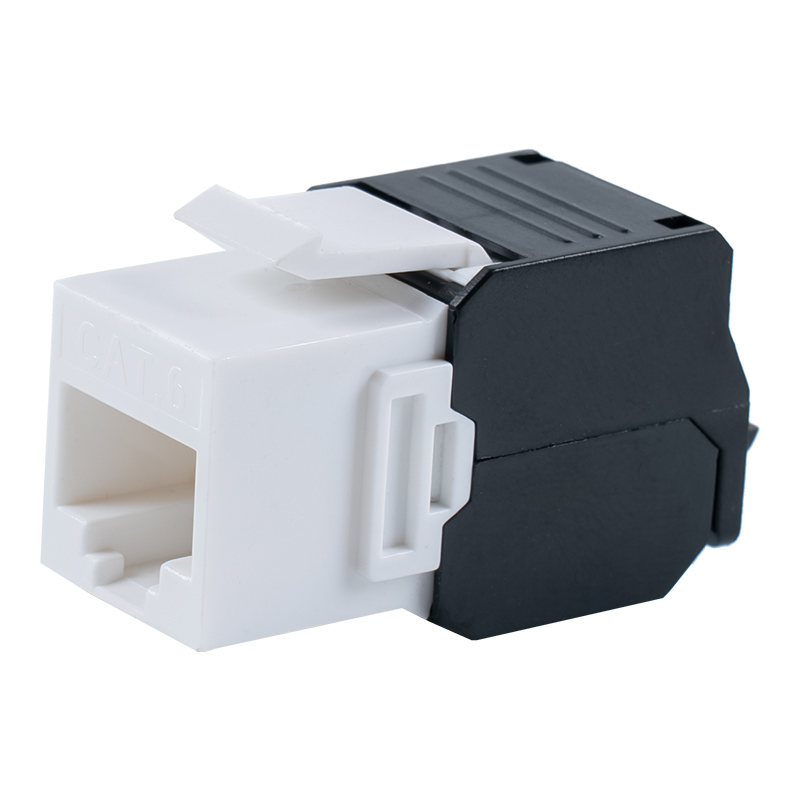

Tógann monarcha breiseán gan uirlisí nascóirí RJ45 a chríochnaíonn ar chábla gan uirlis rocadh, ag baint úsáide as meicníocht glasála earrach nó scriú-luchtaithe in ionad na lanna punchála a fhaightear ar líne mhonarcha cónascaire traidisiúnta RJ45. Tá sé seo tábhachtach do shuiteálaithe mar go mbraitheann breiseán crimp caighdeánach go mór ar chalabrú uirlisí, agus coinníonn cónascaire gan uirlisí foirceannadh comhsheasmhach ó theicneoir go teicneoir ar an láthair.

Déan teagmháil le Plating

Úsáideann monarchana cónascaire iontaofa gan uirlisí splancphlátáil óir ar na bioráin teagmhála, go coitianta sa raon 15 go 50 micrea-orlach, chun seasamh in aghaidh ocsaídiúcháin agus chun caillteanas ionsáite a choinneáil cobhsaí thar thimthriallta cúplála arís agus arís eile.

Leaganacha Sciath

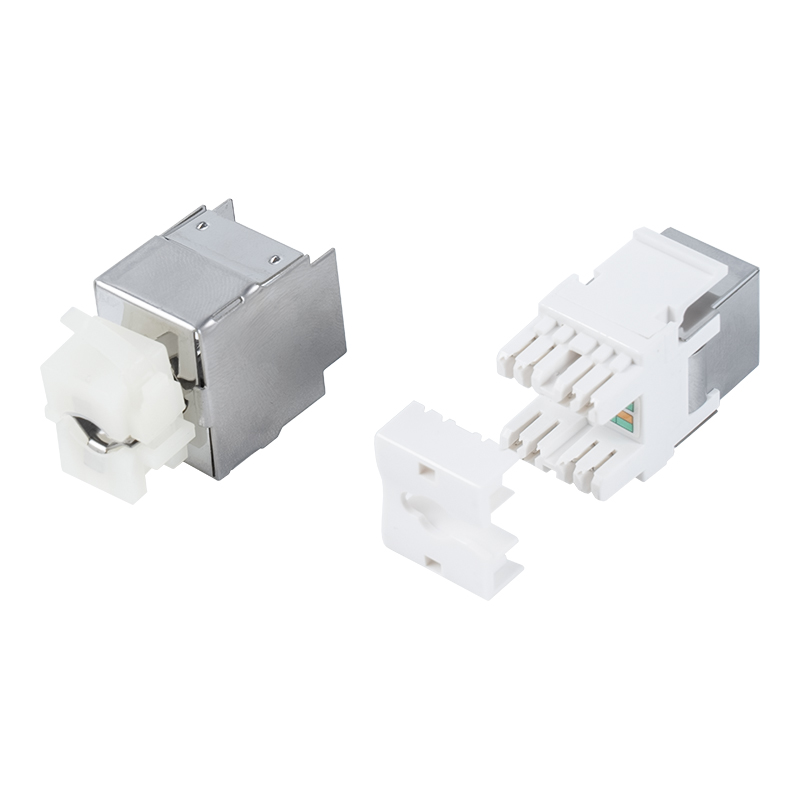

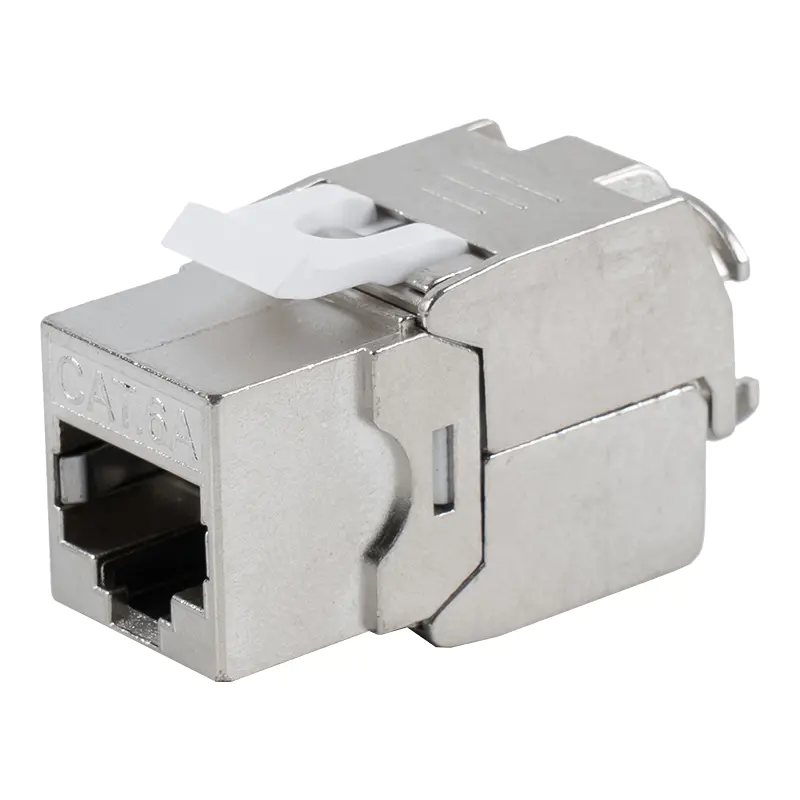

Cuireann monarcha breiseán gan uirlis RJ45 sciath blaosc miotail agus cosán sreinge draein timpeall an bhloic teagmhála, rud atá ag teastáil cibé áit a ritheann cáblaí in aice le mótair, ballastaí soilsithe nó línte cumhachta tionsclaíocha a ghineann EMI.

Caoinfhulaingt Tithíochta

Rialaíonn lamháltas múnlaithe insteallta ar an tithíocht breiseán cé chomh daingean agus a chliceálann an latch isteach i gcalafort eochairchloiche nó painéal paiste, ar bhealach éasca é cáilíocht uirlisí a mheas le linn iniúchta mhonarcha.

Roghanna Seac eochair, Modúlach Jack agus 90 Céim Keystone Jack

Tá monarcha eochairchloiche agus monarcha seac modúlach ag cur síos go héifeachtach ar an teaghlach táirge céanna, ós rud é gurb é an fachtóir foirm eochairchloch an t-ionchur modúlach a shíneann isteach i bpainéal aghaidhphláta nó paiste. Is é an príomhchinneadh dearaidh atá os comhair ceannaitheoirí ná idir seaicéad iontrála díreach agus seac eochairchloch 90 céim, a stiúrann an cábla taobh le haghaidh suiteálacha ina bhfuil doimhneacht balla nó comh-aireachta teoranta.

Gné	Jack Keystone Caighdeánach	Jack Keystone 90 Céim
Treo Scoir Cábla	Díreach siar	Taobh dronuilleach
Fit is Fearr	Painéil paiste oscailte, boscaí balla caighdeánach	Boscaí bun éadomhain, plátaí aghaidh próifíl íseal
Modh Foirceannadh	Punch 180 céim IDC síos	Punch 180 céim IDC síos
Timthriallta Cúplála Gnáthrátaithe	750 timthriall in aghaidh na tagartha TIA-568	750 timthriall in aghaidh na tagartha TIA-568

Nuair a dhéantar iniúchadh ar mhonarcha eochairchloiche, iarr ar rátáil lasair an roisín tithíochta. Is é plaisteach rátáil UL94V-0 an bonnlíne a éilíonn an chuid is mó de na sonraíochtaí lárionad sonraí, agus ba cheart go mbeadh sé comhsheasmhach ar fud an leagan díreach agus 90 céim eochairchloiche araon.

Painéal Paiste agus Cumas Táirgthe Pláta Aghaidh

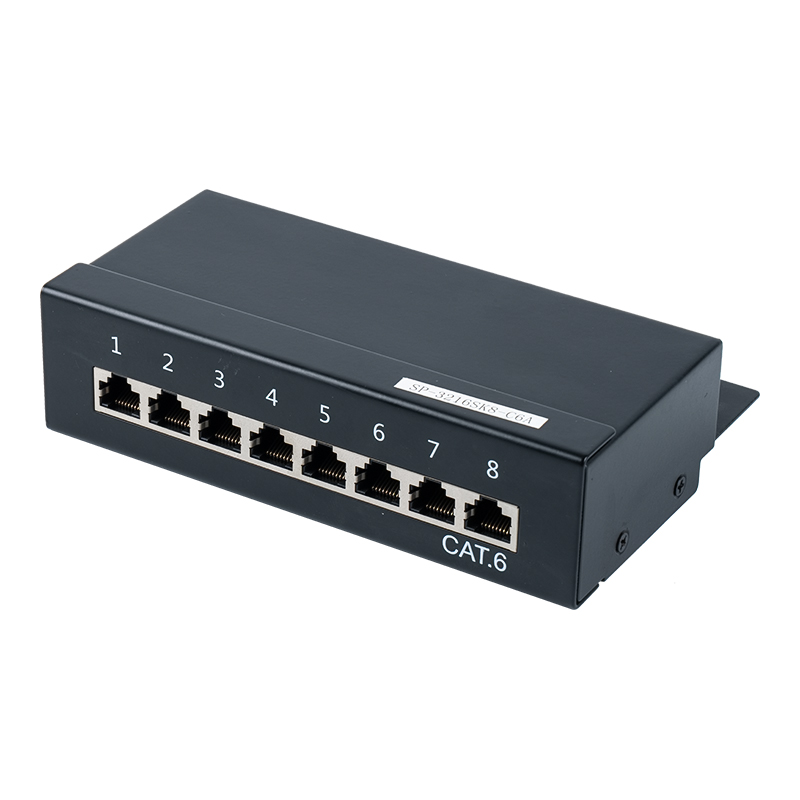

Teastaíonn stampáil miotail agus línte brataithe púdair ó mhonarcha painéil paiste chun 24 calafort comhsheasmhach agus 48 fráma calafoirt a tháirgeadh, ós rud é go gcaitheann painéal warped nó mí-ailínithe spásáil calafoirt trasna raca iomlán. Oibríonn monarcha pláta aghaidh ar scála níos lú ach tá gá le comhsheasmhacht múnla fós, toisc go bhfuil pláta aghaidh nach suí flush in aghaidh an bhalla ar cheann de na gearáin is coitianta a ardaíonn suiteálaithe.

Baineann ceannaitheoirí a fhaigheann an dá tháirge ó sholáthraí aonair leas as gearrtha amach calafoirt chomhoiriúnaithe, ós rud é go bhfuil ráthaíocht ag baint le seac eochairchloiche ón monarcha chéanna sin dul isteach sa phainéal paiste agus pláta aghaidh gan adapter tánaisteach.

24/48

Comhaireamh port painéal paiste coitianta

1 go 6

Calafoirt in aghaidh dearadh pláta aghaidh

1U/2U

Airde painéil raca caighdeánach

Raon Táirge Cáblú Struchtúrtha Croí

Déantar na teaghlaigh táirgí dá dtagraítear sa treoir seo a mhonarú le chéile ar urlár táirgthe amháin, a choinníonn toisí calafoirt, plating agus dathanna tithíochta comhsheasmhach thar suiteáil iomlán.

Breiseán Gan Uirlis

Keystone Jack

Pláta Aghaidhe

Painéal Paiste

Bainisteoir Cábla

Bainistíocht Cábla, Bosca Gléasta, Bosca Bun agus Gabhálais Cúplála Inlíne

Taobh amuigh den chónascaire agus den jack féin, is gnách go n-áirítear le hordú cáblaithe iomlán roinnt catagóirí cúlpháirtí a fhéadfaidh monarcha bainistíochta cábla amháin a sholáthar le chéile.

Bainisteoir Cábla
Coinníonn bainisteoirí cábla cothrománacha agus ingearacha cordaí paiste eagraithe os cionn agus faoi bhun an phainéil paiste, ag laghdú brú ar na calafoirt chríochnaithe agus ag déanamh gluaiseachtaí nó athruithe níos déanaí i bhfad níos tapúla chun iad a rianú.
Bosca Gléasta
Táirgeann monarcha bosca gléasta na boscaí dromchla a choinníonn pláta aghaidh ar drywall nó coincréit nuair nach bhfuil cuas balla ar bith ann, atá coitianta i dtionscadail iarfheistithe agus i bhfoirgnimh thionsclaíocha.
Bosca Bun
Is éard atá i mbosca bun an imfhálú cuasaithe a leagtar isteach i mballa sula gcríochnaítear é, agus ní mór do mhonarcha bosca bun a mhéid oscailte a mheaitseáil leis an raon pláta aghaidh a mbeidh sé péireáilte leis.
Cúplóir Inlíne
Táirgeann monarcha cúplála inlíne nascóirí bairille beaga a úsáidtear chun dhá rith cábla a cheangal ó cheann go ceann, rud atá níos praiticiúla go minic ná cábla a aistarraingt trí bhalla nó uasteorainn críochnaithe.

IP68

Monarcha nascóirí IP68 le haghaidh Feidhmchláir Lasmuigh agus Tionscail

Tógann monarcha cónascaire IP68 leaganacha séalaithe de na teaghlaigh eochairchloiche céanna agus breiseán lena n-úsáid lasmuigh de chlúdach foirgnimh. Faoi IEC 60529, ciallaíonn rátáil IP68 go bhfuil an tithíocht go hiomlán deannach agus go bhfuil sé fós cosanta i gcoinne tumoideachais leanúnach uisce thar aon mhéadar doimhneacht, arb é an tagarmharc é do ritheann CCTV lasmuigh, línte uathoibrithe tionsclaíocha agus trealamh gan sreang ar an díon.

Toisc go gcuireann an gasket séalaithe tiús timpeall an chomhlachta cónascaire, ba cheart do mhonarcha cónascaire IP68 a dheimhniú go n-oireann an táirge fós do phlátaí aghaidh caighdeánach agus boscaí bun, nó imfhálú rátáilte lasmuigh meaitseála a sholáthar taobh leis.

Tagairt Bandaleithead Trasna Catagóirí Cábla

Déantar seaicéid eochairchloch agus painéil paiste a mheaitseáil leis an gcatagóir cáblaithe copair a gcríochnaíonn siad. Léiríonn an chairt thíos an bandaleithead deimhnithe do gach catagóir mar atá sainmhínithe i ndoiciméadú tagartha TIA-568, is é sin an figiúr ar cheart do mhonarcha a bheith in ann a lua le haghaidh aon seac nó painéil ina catalóg.

100 MHz Cat5e

250 MHz Cat6

500 MHz Cat6A

600 MHz Cat7

2000 MHz Cat8

Áit a Suíonn Seicephointí Rialaithe Cáilíochta sa Táirgeadh

Is gnách go leathnaíonn monarchana cáblaithe struchtúrtha cigireacht thar cheithre chéim seachas a bheith ag brath ar sheiceáil dheireanach amháin. Scáileáin iniúchta amhábhar baisceanna copair agus roisín, i seiceálacha tástála próisis IDC punch síos cruinneas agus tiús plating le linn na rith, clúdaíonn tástáil réamh-loingsiú léarscáil sreinge agus caillteanas isteach na n-aonad críochnaithe, agus deimhníonn seiceáil pacáistithe comhaireamh lipéadaithe agus calafoirt sula ndéantar an cartán séalaithe.

Cigireacht Amhábhar, 20 faoin gcéad

Tástáil In-Phróiseas, 35 faoin gcéad

Tástáil Réamh-Loingsiú, 30 faoin gcéad

Seiceáil Pacáistiú, 15 faoin gcéad

4 Chéim

Seicliosta Meastóireachta Monarcha Sula gcuirtear Ordú

Forluí ar raon táirgí. Deimhnigh go dtáirgeann an mhonarcha plocóidí gan uirlisí, seaic eochairchloch, painéil paiste agus aghaidhphlátaí sa teach seachas iad a thrádáil ó sholáthraithe ar leith.
Sraith deimhniúcháin. Iarr ar dhoiciméid reatha UL, CE, RoHS, CSA agus ISO9001 agus meaitseáil na huimhreacha deimhnithe le bunachar sonraí na gcomhlachtaí eisiúna.
Tástáil samplach. Iarr léarscáil sreinge agus cuir isteach tuairisc chaillteanais ar bhaisc shamplach beag sula dtiomnaíonn tú ordú coimeádáin.
Cúlpháirtí matching. Deimhnigh go n-oireann boscaí gléasta, bunbhoscaí agus cúplóirí inlíne ón monarcha chéanna na plátaí aghaidh agus na seaicéid sa chatalóg chéanna.
Roghanna rátáilte lasmuigh. Má tá aon chuid den tionscadal taobh amuigh, deimhnigh cónascaire rátáil IP68 agus tá imfhálú ar fáil ón líne táirgeachta céanna.

Laghdaítear an baol go dtarlódh neamhréireanna tríthoiseacha trí sheicéid eochairchloiche, painéil phaiste, plocóidí gan uirlisí agus a ngabhálais a aimsiú ó mhonarcha amháin agus tugtar pointe teagmhála amháin do thaifid deimhniúcháin agus tuarascálacha tástála. Is bealach praiticiúil é athbhreithniú a dhéanamh ar an seicliosta thuas le linn iniúchta monarchan chun a dhearbhú gur féidir le soláthraí tacú le tionscadal ón gcéad sampla trí tháirgeadh coimeádán iomlán.
